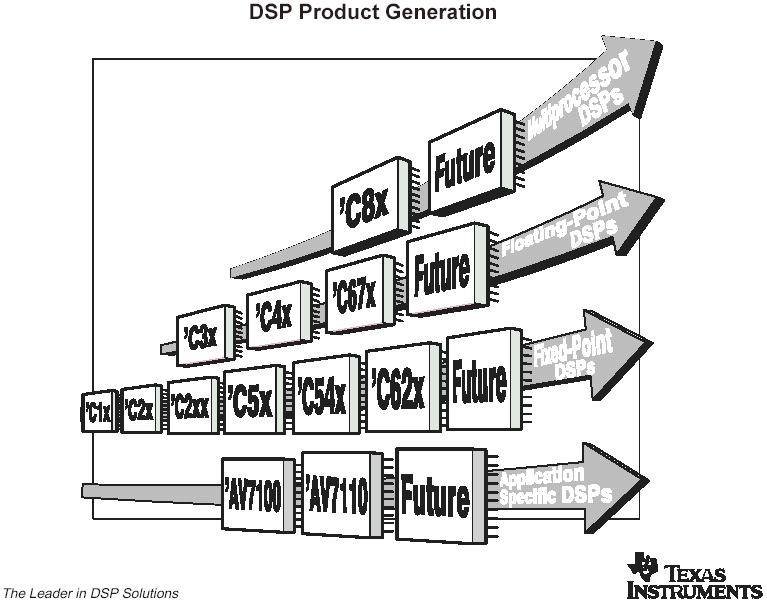

A fixed-point processor is a processor that does arithmetic operations using integer arithmetic with no exponents. Devices in the TMS320 DSP family which have fixed-point
processors are the 'C1X, 'C2X, 'C2XX, 'C5X, 'C54X, and 'C62X generations.

TMS320C1X generation: The TMS32010, the first NMOS digital signal processor in the TMS320 family, was introduced in 1982.

TMS320C2X generation: The TMS320C2X includes four members, the TMS32020, TMS320C25, TMS320C26, and TMS320C28 . The architecture of these devices is ba-
sed upon that of the TMS32010.

Table 1. TMS320C2X Generation Device Overview

Device	Memory On-chip     ROM/     Off-chip RAM     EPROM   Prog Data	I/O Ports† Ser   Par   DMA	Timer	Cycle Time (ns)	Package Type* PGA PLCC CER QFP	Data Sheet User's Guide
TMS32020‡	544             —         64K   64K	1   16x16 YES	1	200	68       —       —     —	TMS320C2X Generation
TMS320C25‡	544             4K         64K   64K	1   16x16 CON	1	120 100 80	68       68       68     80	TMS320C2X Generation TMS320C2X User's Guide
TMS320C26	1568           256       64K   64K	1   16x16 CON	1	100	—       68       —     —	TMS320C2X User's Guide
TMS320C28	544             8K         64K   64K	1   16x16 CON	1	100	—       68       —     80	TMS320C2X User's Guide

^† Ser = serial; Par = parallel; DMA = direct memory access; Con = concurent DMA.
^* PGA = pin grid array; PLCC = plastic-leaded chip carrier; CER = surface mount ceramic-leaded chip carrier; QFP = quad flat package.
^‡ Military version available.

TMS320C2XX generation: The TMS320C2XX was introduced in 1995. Manufactured with triple-level metal and full complementary CMOS static logic , the 'C2XX provi-
des 20-40 MIPs performance. The 'C2XX, also available as a core for TI's customizable DSPs, is the low-cost , fixed-point DSP of the future . The 'C2XX generation offers
sourse code compatibility with the 'C1X and 'C2X DSPs and upward compatibility with the 'C5X DSPs, so yuor code investment is preserved . The 'C2XX generation inclu-
des four subfamilies: the general-purpose 'C20X DSPs and the 'C24X DSP,'LC240X DSP, 'LC240XA DSP controllers that are optimized for digital-control-system type app-
lications.

Table 2. TMS320C20X Subfamily Device Overview

Device	Memory On-chip     ROM/     Off-chip RAM         Flash     Prog Data	I/O Ports† Ser     Par     DMA	Timer	Cycle Time (ns)	Power Supply (V)	Package Type* TQFP	Data Sheet User's Guide
TMS320C203	544             —         64K   64K	2‡   64Kx16 EXT	1	50 35 25	3,3 ; 5	100	TMS320C20X Subfamily TMS320C20X User's Guide
TMS320C204	544             4K         64K   64K	2‡   64Kx16 EXT	1	50 35 25	5	100	—
TMS320C205	4,5K           —         64K   64K	2‡   64Kx16 EXT	1	50 35 25	5	100	—
TMS320C206	4,5K           32K       64K   64K	2‡   64Kx16 EXT	1	50 35 25	3,3 ; 5	100	TMS320C20X User's Guide
TMS320F207	4,5K           32K       64K   64K	3‡   64Kx16 EXT	1	50 35 25	5	144	—
TMS320C209	4,5K           4K         64K   64K	—   64Kx16     —	1	50 35	5	80	TMS320C20X Subfamily TMS320C20X User's Guide

^† Ser = serial; Par = parallel; DMA = direct memory access; Con = extended DMA.
^* TQFP = thin quad flat package.
^‡ Asynchronous serial port available.

Table 3. TMS320C24X Subfamily Device Overview

Device	Memory On-chip     ROM/     Off-chip RAM         Flash     Prog Data	I/O Ports† Ser     Par	Timer	Cycle Time (ns)	Power Supply (V)	Package Type* PLCC PQFP LQFP	Data Sheet User's Guide
TMS320C240‡	544             16K       64K   64K	2§ 64Kx16	3	50	5	—       132       —	—
TMS320C241	544             8K         —       —	3¶         —	2	50	5	68       64         —	TMS320C24X Subfamily
TMS320C242	544             4K         —       —	1           —	2	50	5	68       64         —	—
TMS320F243	544             8K       64K   64K	3¶ 64Kx16	2	50	5	—       —       144	TMS320C24X Subfamily

^† Ser = serial; Par = parallel.
^* PLCC = plastic-leaded chip carrier; PQFP = plastic quad flat package; LQFP = low-profile quad flat package.
^‡ Military version available.
^§ Asynchronous serial port available.
^¶ Asynchronous serial port and controller area network (CAN) available.

Table 4. TMS320LC240X Subfamily Device Overview

Device	Memory On-chip     ROM/     Off-chip RAM         Flash     Prog Data	I/O Ports† Ser     Par	Timer	Cycle Time (ns)	Power Supply (V)	Package Type* QFP LQFP	User's Guide
TMS320LC2402	544 ; 1K   4K ; 8K   —       —	1           —	2	33	3,3	64     —	TMS320LC240X Subfamily
TMS320LF2404	1,5K           16K       —       —	2§         —	4	33	3,3	64     —	—
TMS320LC2406	2,5K           32K       —       —	3¶         —	4	33	3,3	—     100	TMS320LC240X Subfamily
TMS320LF2407	2,5K           32K       64K   64K	3¶   64Kx16	4	33	3,3	—     144	TMS320LC240X Subfamily

^† Ser = serial; Par = parallel.
^* QFP = quad flat package; LQFP = low-profile quad flat package.
^§Asynchronous serial port available.
^¶ Asynchronous serial port and controller area network (CAN) available.

Table 5. TMS320LC240XA Subfamily DeviceOverview

Device	Memory On-chip     ROM/     Off-chip RAM         Flash     Prog Data	I/O Ports† Ser     Par	Timer	Cycle Time (ns)	Power Supply (V)	Package Type* QFP TQFP LQFP	Data Sheet User's Guide
TMS320LC2401A	1K             8K         —     —	1         —	2	25	3,3	—       —       32	TMS320LC2401A DSP
TMS320LC2402A	544 ; 1K     6K ; 8K   —     —	1         —	2	25	3,3	64       64       —	TMS320LC240XA DSP TMS320LX240XA Guide
TMS320LF2403A	1K           16K           —     —	3¶       —	2	25	3,3	—       64       —	TMS320LC240XA DSP
TMS320LC2404A	1,5K         16K         —     —	2§       —	4	25	3,3	—       64     100	TMS320LC240XA DSP TMS320LX240XA Guide
TMS320LC2406A	2,5K         32K         —     —	3¶       —	4	25	3,3	—       —     100	TMS320LC240XA DSP TMS320LX240XA Guide
TMS320LF2407A	2,5K         32K       64K   64K	3¶     64K	4	25	3,3	—       —     144	TMS320LC240XA DSP TMS320LX240XA Guide

^† Ser = serial; Par = parallel.
^* QFP = quad flat package; TQFP = thin quad flat package; LQFP = low-profile quad flat package.
^§Asynchronous serial port available.
^¶ Asynchronous serial port and controller area network (CAN) available.

TMS320C5X generation: The TMS320C5X is a high-performance fixed-point DSP that achieves 20-40 MIPs and accepts source code from the 'C1X, 'C2X and 'C2XX ge-
nerations. The architecture of the 'C5X generation includes flexible power-management features. The 'C5X is available in low-voltage versions.

Table 6. TMS320C5X Generation Device Overview

Device	Memory On-chip     ROM/     Off-chip     RAM       Flash     Prog Data	I/O Ports† Ser   Par	Timer	Cycle Time (ns)	Power Supply (V)	Package Type* QFP TQFP	Data Sheet User's Guide
TMS320C50	10K           2K       64K   64K	2§   64Kx16	1	50/40/35/25	5/3,3	132     —	TMS320C5X Generation TMS320C5X User's Guide
TMS320C51	2K           8K       64K   64K	2§   64Kx16	1	50/40/35/25/20	5/3,3	132   100	TMS320C5X Generation TMS320C5X User's Guide
TMS320C52	1K           4K       64K   64K	1     64Kx16	1	50/40/35/25/20	5/3,3	100   100	TMS320C5X Generation TMS320C5X User's Guide
TMS320C53	4K           16K     64K   64K	2#   64Kx16	1	50/40/35/25	5/3,3	132   100	TMS320C5X Generation TMS320C5X User's Guide
TMS320C56	7K           32K     64K   64K	2¶   64Kx16	1	35/25	3,3	—     100	TMS320C5X Generation TMS320C5X User's Guide
TMS320C57	7K       2K/32K   64K   64K	2¶   64Kx16‡	1	50/35/25	5/3,3	—     128/         144	TMS320C5X Generation TMS320C5X User's Guide

^† Ser = serial; Par = parallel.
^* QFP = quad flat package; TQFP = thin quad flat package.
^§ Includes time-division multiplexed (TDM) serial port.
^# Time-division multiplexed (TDM) serial port available in 132-pin QFP packaging version.
^¶ Includes auto-buffered serial port (BSP) but TDM serial port not available.
^‡ Additional host port interface (HPI) available.
